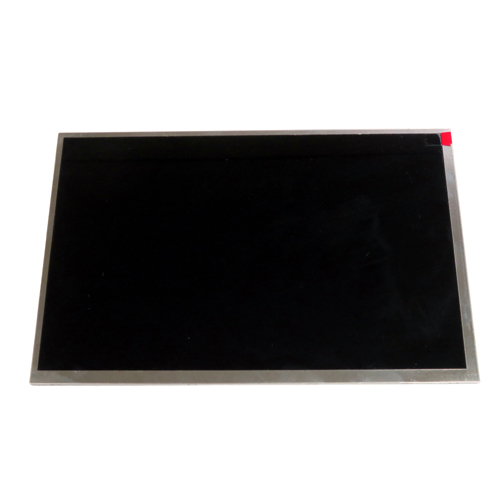

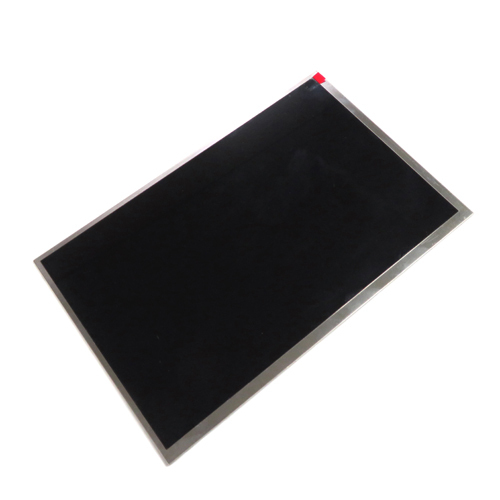

10.1インチ ＴＮ ＴＦＴ ＬＣＤモジュール
10.1インチ ＴＮ ＴＦＴ ＬＣＤモジュール
液晶方式にTN（Twisted Nematic）、駆動方式にTFT（Thin Film Tranistor）を採用した表示モジュール。
| 特長 | (１) 応答速度が速い。 ●液晶の応答速度が比較的速く、動画やアニメーションの表示に適しています。 ●液晶分子の切り替え速度が速く、残像が少なく、リアルタイム表示にも向いています。 (２) コストが低い。 ●IPS液晶やVA方式などに比べて製造コストが低く、コストを抑えられます。 ●民生用機器から産業用機器まで幅広く採用されています。 (３)消費電力が比較的低い。 ●液晶セル自体の商品電力は低く、省電力設計が可能です。 ●消費電力は主にバックライトの仕様によって左右されます。 (４)高解像度に対応。 ●10.1インチでは、1024×600 pixels 細やかな文字や画像を表示できます。 (５)TFT方式による高画質。 ●各画素をトランジスタで制御する為、コントラストが高い、表示ムラが少ない。 (６)薄型・軽量 ●機器への組み込みが容易です。 ●タブレット、医療機器、産業用HMIなどに適しています。 |
|---|
仕様
| 表示サイズ（対角） | 10.1インチ |
|---|---|
| LCDタイプ | TN TFT |
| 表示モード | Transmissive ／ Normally White |
| 解像度 | 1024 RGB × 600 Pixels |
| 視認方向 | Best Image 12 O'CLOCK |
| 階調反転方向 | 6 O'CLOCK |
| モジュール外形寸法 | 235mm(H)×143mm(V)×4.9mm(T) ※Note 1 |
| 有効表示領域 | 222.72mm(H)×125.28mm(V) |
| 画素ピッチ | 217.5μm(H)×208.8μm(V) |
| 画素配列 | RGB Vertical Stripe |
| 偏光板表面処理 | Anti-glare |
| 表示色数 | 16.7M |
| インターフェース | 24-Bit RGB Interface |
| ドライバIC | HX8585-A01 & HX8696-A01 |
| タッチパネルの有無 | Without |
| 動作温度範囲 | -20℃～70℃ |
| 保存温度範囲 | -30℃～80℃ |
| 重量 | 約266g |
※Note １：Inclusive hooks、posts、FFC/FPC tail etc.
用途
産業用操作パネル(HMI)、工作機械、計測機器、医療機器、家電製品、ＯＡ機器、ＰＯＳ端末、ＦＡ機器、
プリンター、タブレット機器、車載機器(一部)
